Im Einstellmenü dieser Uhr unten links kann die Sprache und die Farbe gewechselt werden.

Die Qlocktwo

Achim Schneider aus Waldkirch im Breisgau baute bereits 2003 eine erste Wortuhr, Kult-Uhr genannt.
Die Designer Marco Biegert und Andreas Funk entwickelten die QLOCKTWO und verkauften ihre ersten Uhren 2009.
Das Grundprinzip ist einfach, wie oft bei guten Dingen: Eine Matrix von 110 Buchstaben, die auf den ersten Blick sinnlos erscheint, ist die Basis. Die darin angeordneten Buchstaben formen Worte, welche die Zeit in Fünfminutenschritten  beschreiben. Vier Eckpunkte zeigen die Minuten an. Version Classic: Die 45 x 45 cm große Uhr kann als Wanduhr oder als Standuhr verwendet werden. Das Frontcover der QLOCKTWO CLASSIC wird ohne sichtbare Befestigungen von Magneten getragen und kann ausgewechselt werden.

Beim Bummel durch die Altstadtlauben von Bern bin ich dann des Öfteren beim Schaufenster Kramgasse 19 hängen geblieben: Uhrsachen heisst das dortige Geschäft. So kommt es, dass seit dem letzten runden Geburtstag eine Wortuhr von Biegert & Funk an der Küchenwand hängt.

Nachbau

Mit etwas Geschick lässt sich eine solche Uhr auch selber herstellen. Die Links auf dieser Seite verweisen auf Seiten zum Thema Wortuhr. Gute Unterstützung zum Nachbau habe ich im Wortuhr-Café erhalten.

Das schwarze Frontcover meiner Qlocktwo wurde durch eine Ausgabe rot in Berndeutscher Sprache ersetzt. So entstand der Wunsch, die überzählige Matrix mit einem Nachbau zu neuem Leben zu erwecken. Mit Bausatzplatine, Leuchtdioden und Diffusionsfolie von Leuchtbildshop.de wurde das Vorhaben in die Tat umgesetzt (Uhr 1): Der Nachbau funktioniert!

Mit WS2812B-RGB-LED-Streifen sind neue Werke entstanden mit 1mm Stahlfront, die Leuchtfarbe kann mit einer Infrarot-Fernbedienung geändert werden.
Vorlagen für den Selbstbau einer Uhr mit den Abmessungen 46 x 46 cm mit vertikal verlegten WS2812B LED-Streifen 30 Stk/m. Software abgeändert aus dem Wortuhr-Café.
Aufbau als PDF       Anschlussplan für den Bausatz BBRTCAD
DFX-Datei der Front / PDF als Aufbauhilfe + Muster (ZIP-Archiv)

2020/21: Eigenbau neuer Uhren mit Mikrocontroller "WeMos D1 mini ESP8266".
Das Modul ist mit der Arduino IDE kompatibel und verfügt über ein WLAN Funkmodul.
Verwendete Software QlockWiFive.

HINWEIS: Ich stelle keine Uhren zum Verkauf her. Für Fragen > KONTAKT

Bilder

QLOCKTWO Küchenuhr mit verstecktem 230V Anschluss hinter der Uhr


2021

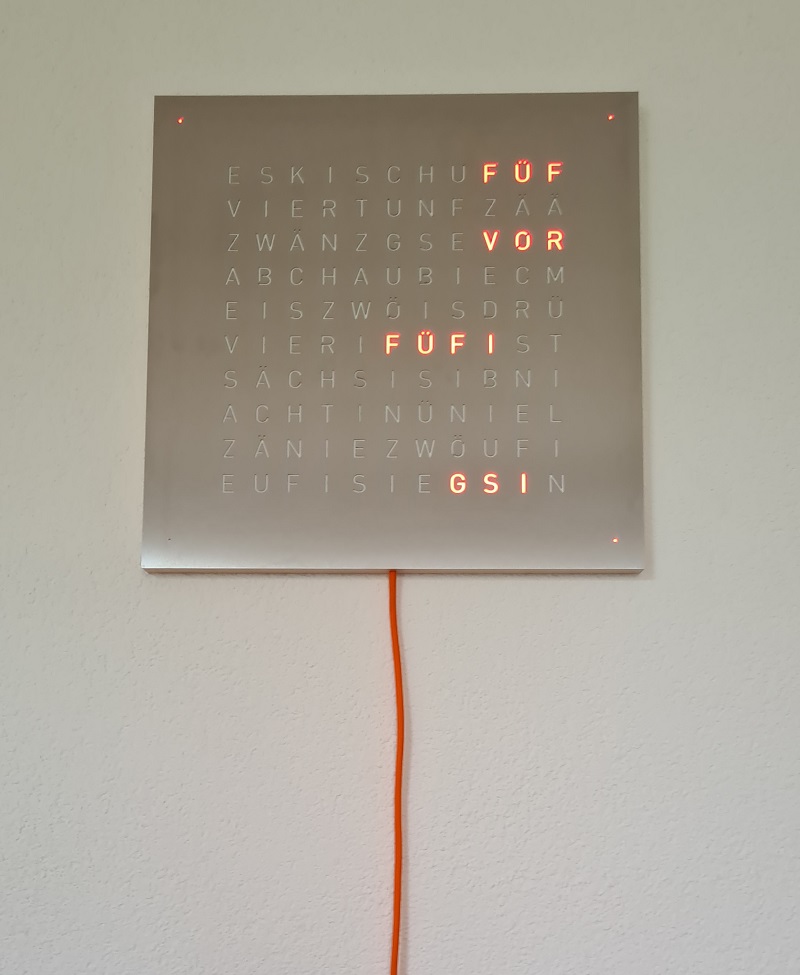

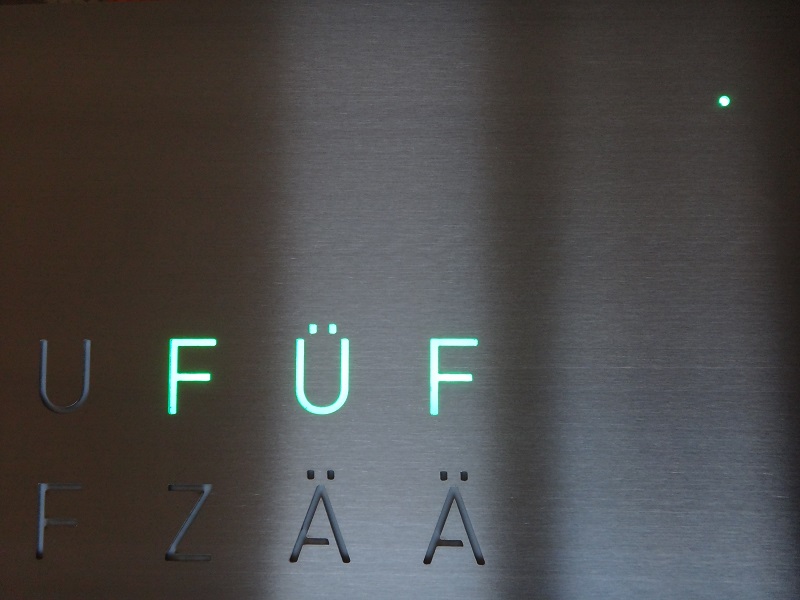

Chromstahl gebürstet 46 x 46 cm

Farbiges Textilkabel von Konigs

Die Einstellungen der Uhr erfolgen via Webinterface im Webbrowser

Steuerung mit Infrarot-Fernbedienung optional möglich
  Aufbau von vorne:

- Chromstahlfront
- MDF noch ohne Diffusionsfolie
- Hartfaser- / Trägerplatte

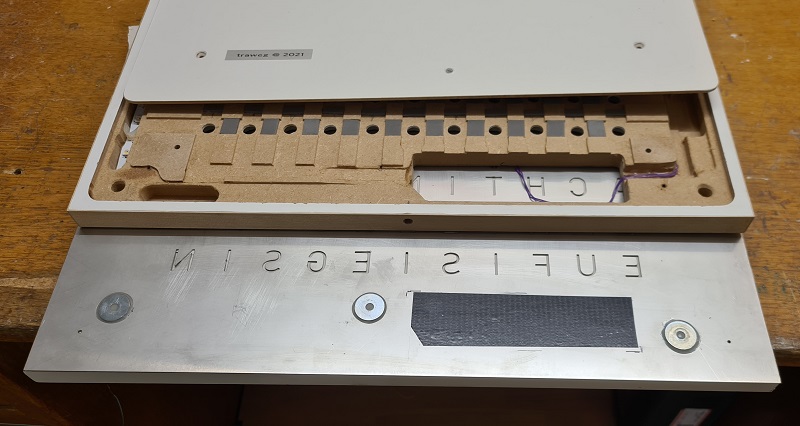

  Aufbau von hinten:

- Hartfaserplatte 3mm wird versenkt
- MDF 19mm
- Front 1mm

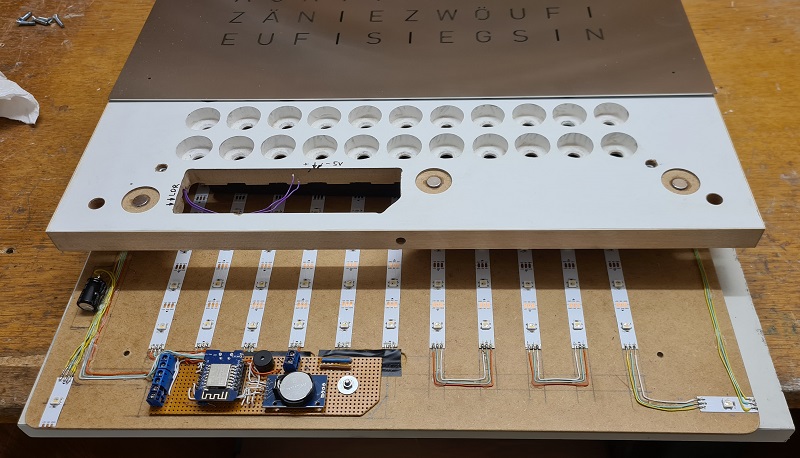

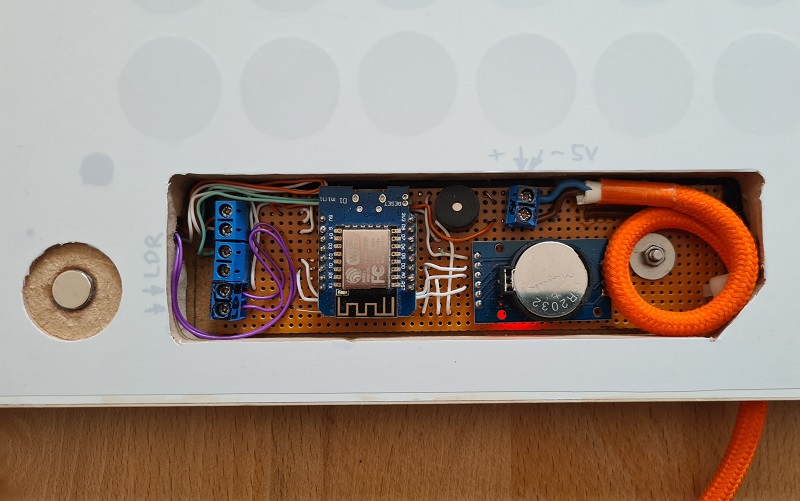

  Elektronik mit WEMOS-Kontroller und RTC-Modul

Diffusionsfolie aufgeklebt

Links einer von 8  Neodym-Magneten zur Befestigung der Front

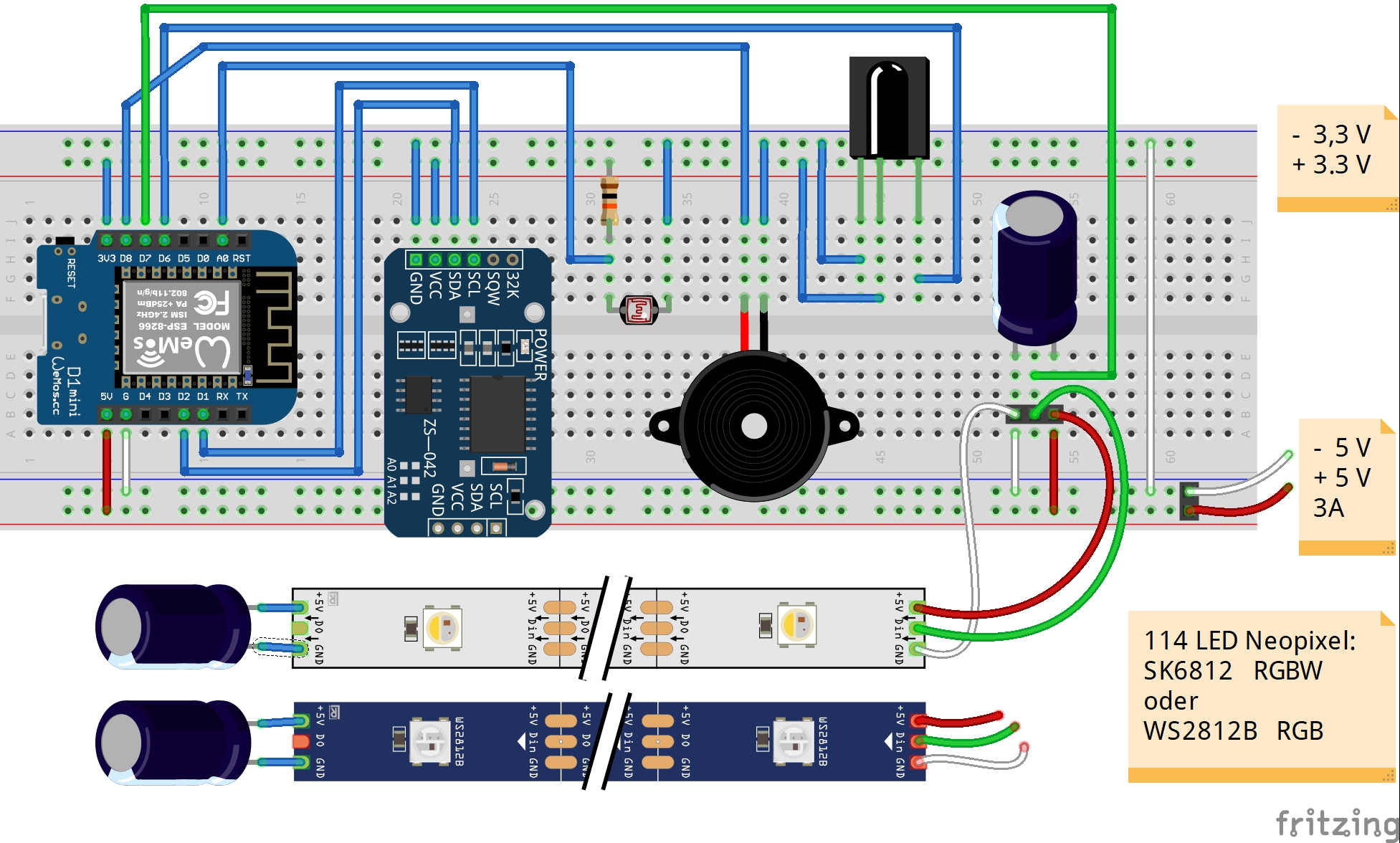

  Fritzing Schaltschema
(ohne Gewähr)

PDF
FZZ


2016 - 2019
Uhr mit Abmessung 46 x 46 cm:  WS2812B-RGB-LED-Streifen mit 30 LED pro Meter auf Trägerplatte montiert und verkabelt (Total 114 LED)

+ / - 5 Volt, Mitte Steuerleitung: Jede LED verfügt über einen eigenen internen Controller, der zentral über einen Bus angesteuert wird

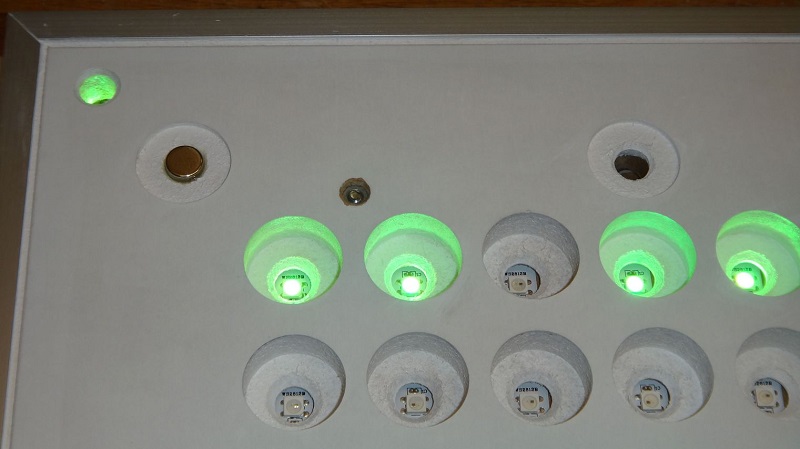

Mit Forstnerbohrer Ø 25mm Durchbrüche in der MDF-Platte für Beleuchtung der Buchstaben, Neodym-Magnete zur Befestigung der Front

Es fehlt hier noch die Diffusionsfolie
Elektronik = BBRTCAD von Elmotex

Ein Micro-Controller Atmega 328 steuert die Uhr

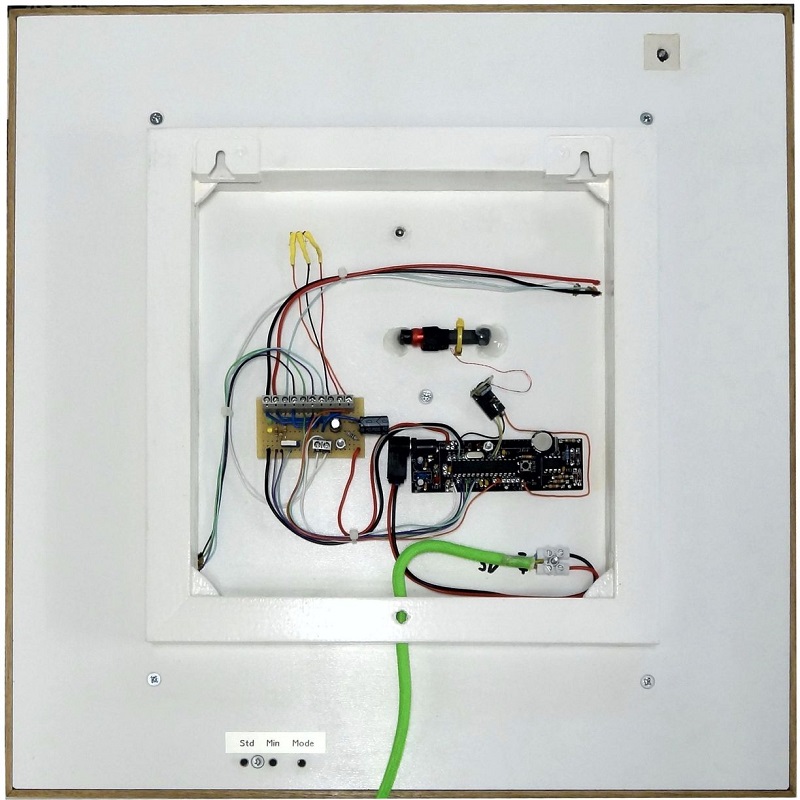

Bausatz, DCF77-Funkempfänger und eine Hilfsschaltung sind hinten im Rahmen eingebaut
Galerie:
- 52x52 / 46x46 / 45x45 cm
  Front Stahl 1 mm
- 26x26 cm Chromstahl geschliffen
(Verschiedene Grössen wegen   unterschiedlich verlegten LED-Streifen)
Chromstahl 1mm gebürstet
Grösse 45x45 cm

Farbiges Textilkabel von Konigs

Farbe der RGB-LED kann mit einer Infrarot-Fernbedienung gewechselt werden oder wechselt per Programm-Automatik selbstständig
Laser geschnitten von Geers

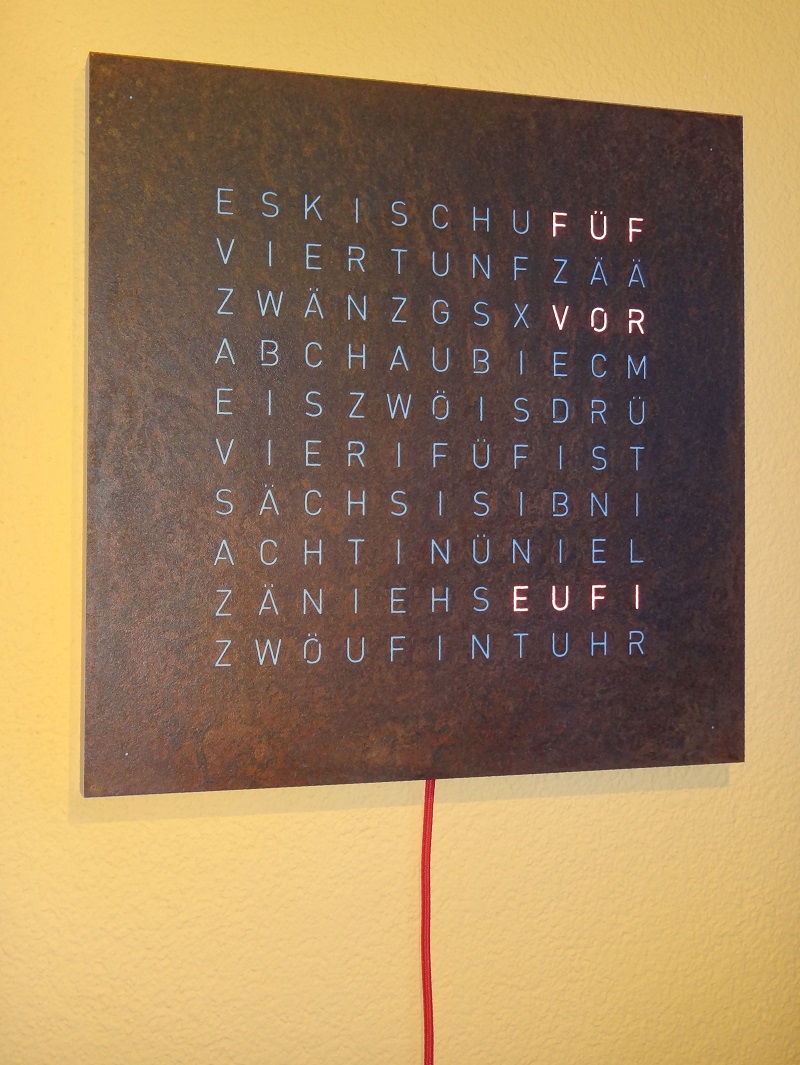

Corten-Stahl, einen guten Monat im Garten gerostet, matt lackiert


2015
Uhr 1,damit hat alles angefangen:

Mit Bausatz Nachbau_V03 vom Leuchtbildshop

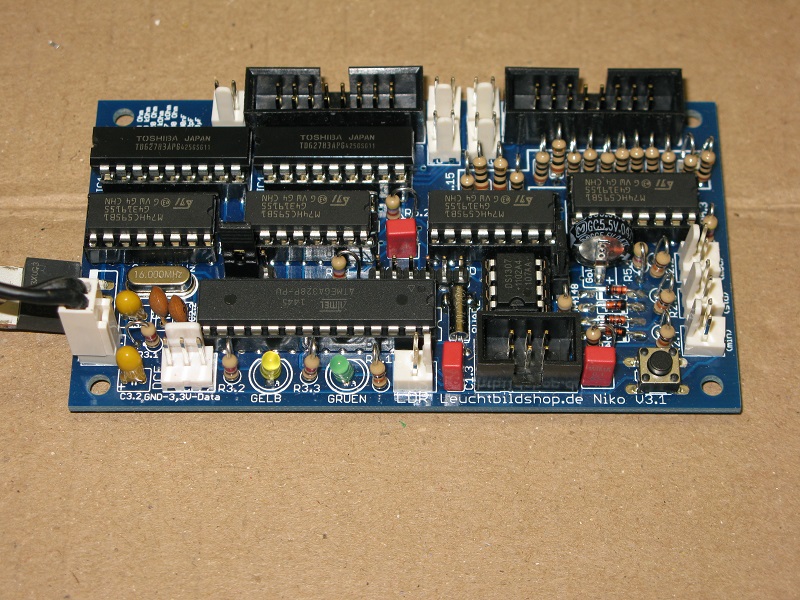

Platine fertig gelötet
Uhr 1, erste Tests

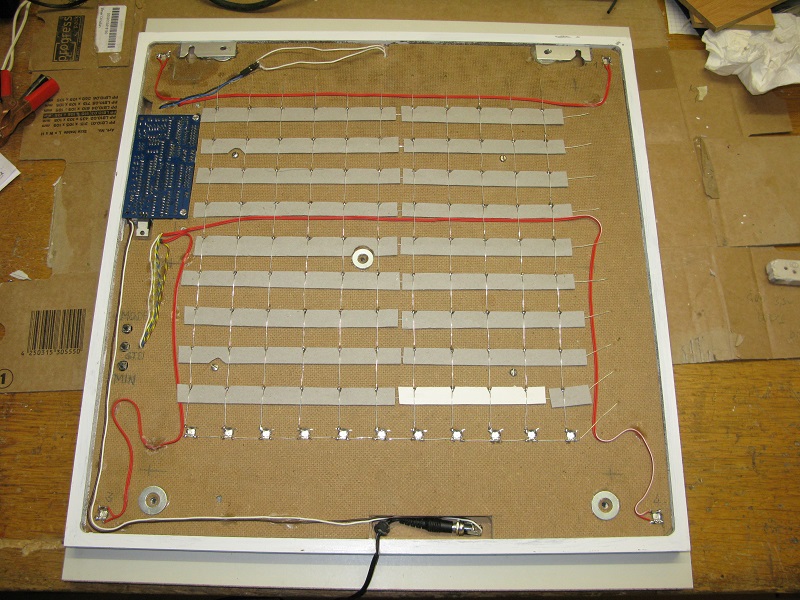

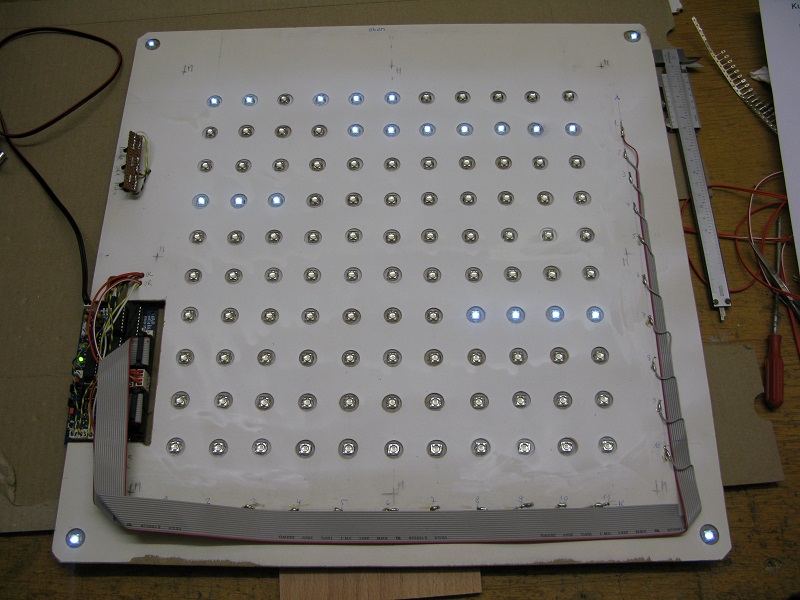

Uhr 1, von hinten gesehen, LED Superflux weiss als Matrix gelötet

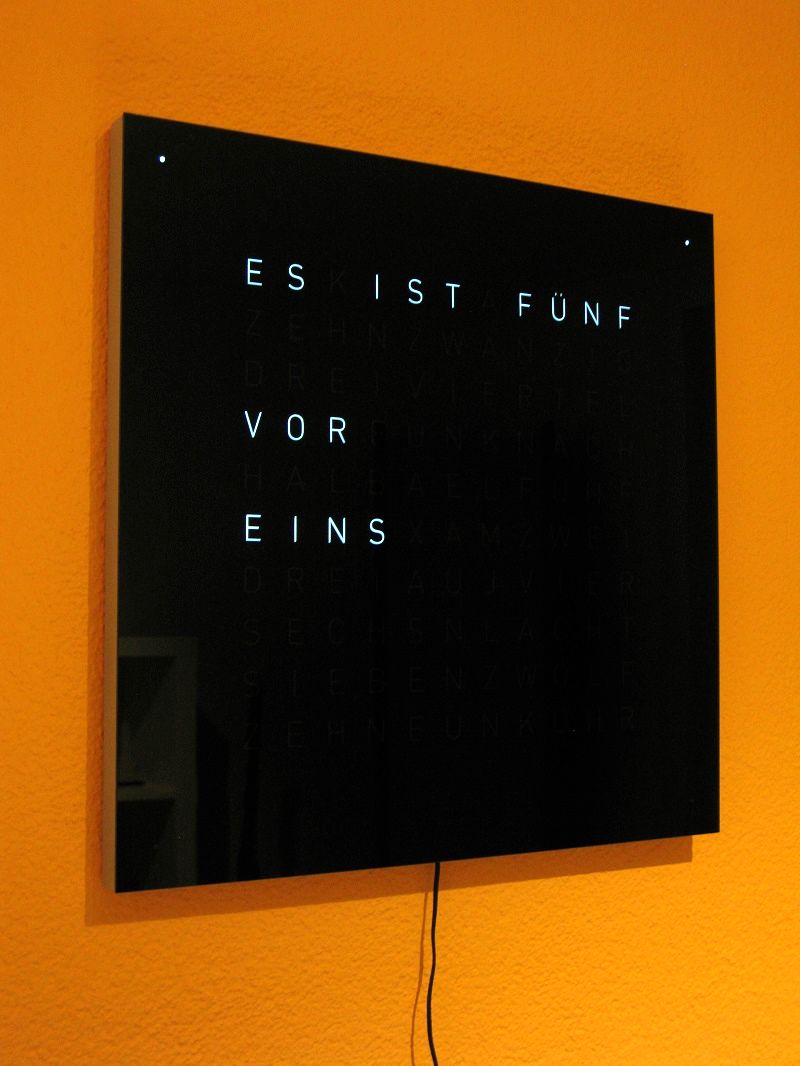

Uhr 1, Nachbau fertig mit Originalfront schwarz    :-)
